Mitutoyo High magnification microscope
  • Parameter
  • Download
特点
? 此光学系统最初是为畅销的 FS60 型 (后升级为 FS70 型) 而开发的。 它是作为测量检测半导体器件的显微镜的理想选择。
? FS70L 支持 3 种 YAG 激光波长 (1064nm,532nm, 355nm), FS70L4 支 持 2 种 波 长(532nm, 266nm), 可在半导体和液晶基板中使用薄膜激光切割技术。 这就扩大了激光的使用范围。
? FS70Z 的标准功能有 : 亮视场, 微分干涉对比 (DIC) 和偏振观测。 FS70L 和 FS70L4不支持 DIC。
? 使用内置式转换器使得长工作距离物镜的操作很简单。

? 极易操作的设计 : FS70 采用正像光学系统 (视场中的像与样品方向相同) 并用橡胶把手加大微调手轮。

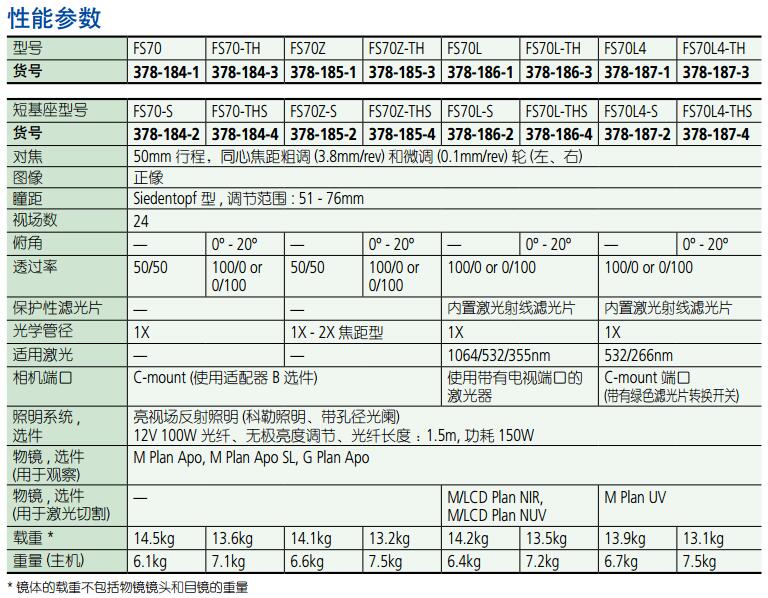

对焦方法

方法
有同心粗调和微调手轮 (左和右)
测量范围
50mm
微调 0.1mm/rev. 同心 ,
粗调 3.8mm/rev.
三目镜筒图像
正像
瞳距
西登托夫型
调节范围
51 - 76mm
视场数
24
俯角
0o - 20o (仅适于 -TH, -THS 型号)
照明系统
亮视场反射照明 (科勒照明、 带孔径光阑)
光源
12V100W 光纤、 无极亮度调节,光导长度 1.5m、 功耗 150W
物镜 (选件)
M Plan Apo, M Plan Apo SL, G Plan Apo
